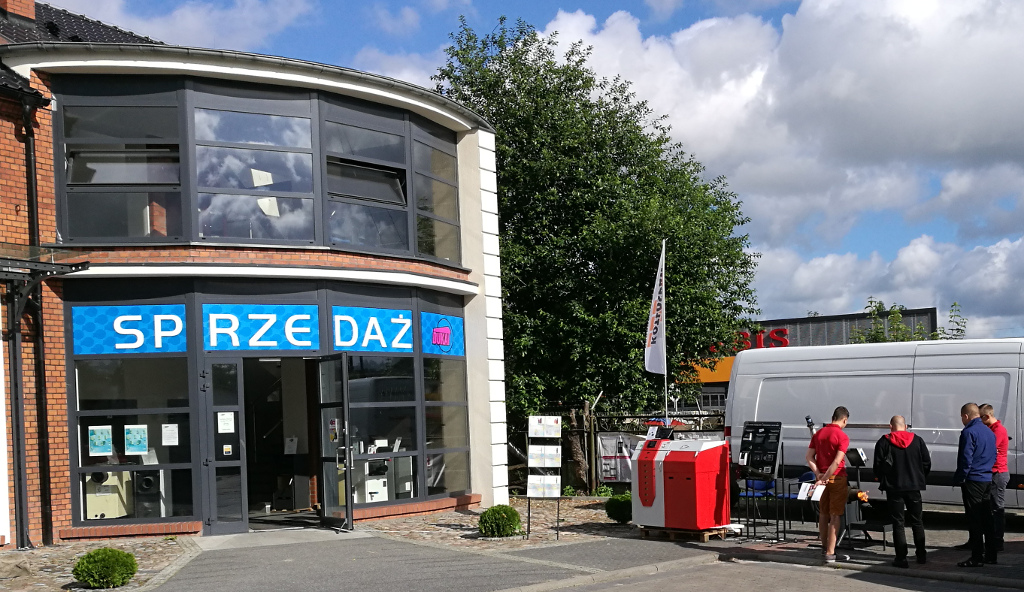

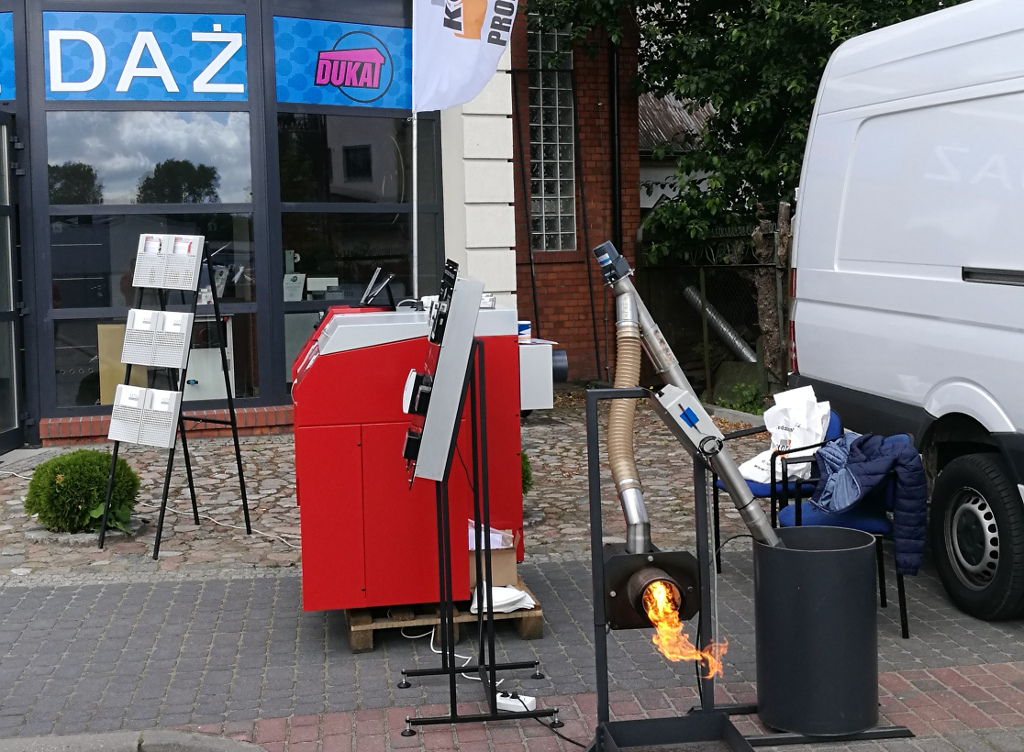

W firmie DUKAT

miała miejsce prezentacja

ekologicznych kotłów z podajnikiem paliwa

znanej i cenionej firmy KOTŁOSPAW







KOVERT 15-50 kW – kocioł 5 klasy z podajnikiem ślimakowym



Kovert to kocioł centralnego ogrzewania, który spełnia najbardziej rygorystyczne normy emisji spalin
i zanieczyszczeń wydobywających się do atmosfery w procesie spalania. Grupa kotłów Kovert to urządzenia dbające o środowisko naturalne oraz, co za tym idzie nasze zdrowie. Kocioł przebadany został przez Zakład Badań Urządzeń Energetycznych w Łodzi i uzyskał 5 klasę emisji zanieczyszczeń wg normy 303-5:2012, spełnia wymogi dotyczące ekoprojektu (ecodesign) określone Rozporzadzeniem Komisji (UE) 2015/1189 z dnia 25 kwietnia 2015 r.  w sprawie wykonywania dyrektywy Parlamentu Europejskiego i Rady 2009/125/WE w odniesieniu do wymogów dotyczących ekoprojektu dla kotłów na paliwa stałe.

Nabywając nasz produkt mają państwo gwarancję, że kupują produkt przyjazny środowisku najwyższej jakości.

Proces spalania w naszym urządzeniu sterowany jest mikroprocesorowym sterownikiem regulujący m.in.

Funkcje realizowane przez sterownik:

•  sterowanie wentylatorem i podajnikiem ślimakowym lub tłokowym
•  sterowanie pompą CO
•  sterowanie pompą CWU
•  sterowanie pompą podłogowa
•  sterowanie pompą cyrkulacyjna
•  sterownie siłownikiem zaworu mieszającego
•  możliwość podłączenia regulatora pokojowego z komunikacja RS lub tradycyjna
•  możliwość podłączenia modułu GSM
•  możliwość podłączenia modułu ETHERNET
•  możliwość sterowania dwoma zaworami za pomocą dodatkowych modułów

Zalety konstrukcyjne

1. Zaprojektowany w technologi 3D CAD SolidWorks
2. Wykonany w technologi CNC *surowy produkt najwyższej jakości blacha kotłowa P265GH wycinana laserowo, zaginana na prasach krawędziowych minimalizując spawanie do części koniecznych
3. Spawanie wykonane automatami spawalniczymi w technologi MIG w osłonie gazów technicznych
4. Korpus kotła wykonany z blachy 6mm
5. Brak awaryjnych wkładów ceramicznych – Palenisko kotła zaprojektowane w sposób obniżający emisyjność pyłów i czynników szkodliwych bez konieczności stosowania ceramiki.
6. Blachy osłonowe kotła wykonane estetycznie i profesjonalnie dbając o każdy szczegół przy codziennym użytkowaniu.
7. Zwiększona termoizolacyjność kotła, dla lepszej sprawności sięgającej 92% zastosowano wełnę mineralną o grubości 50mm,
8. Odizolowana podłoga kotła
9. Zmniejszone do minimum możliwości występowania punktowych i liniowych mostków termicznych
10. Ekrany stalowe wyłapujące we wczesnej fazie spalania największą ilość pyłów.
11. Duży zbiornik na paliwo wystarczający na kilkudniowy załadunek
12. Blachy osłonowe zabezpieczające układ podawania i wentylator
13. Kocioł charakteryzuje prostota obsługi, sprowadzająca się do okresowego usunięcia popiołu z dolnej szuflady, oraz przeczyszczenia kanałów konwekcyjnych
14. Zasobnik kotła możemy zaadoptować w prawej bądź z lewej strony w zależności od zamówienia
15. Paliwo do kotła dostarczane jest poprzez układ retortowy firmy Pancerpol
16. Urządzenie można montować w układzie zamkniętym
17. 5- letnia gwarancja

---

Rodzaj paliwa podstawowego















Parametry techniczne



Wymiary / przekrój





Sterowanie

Funkcje realizowane przez sterownik:

•  sterowanie wentylatorem i podajnikiem ślimakowym lub tłokowym
•  sterowanie pompą CO
•  sterowanie pompą CWU
•  sterowanie pompą podłogowa
•  sterowanie pompą cyrkulacyjna
•  sterownie siłownikiem zaworu mieszającego
•  możliwość podłączenia regulatora pokojowego z komunikacja RS lub tradycyjna
•  możliwość podłączenia modułu ST-65 GSM
•  możliwość podłączenia modułu ST-505 ETHERNET
•  możliwość sterowania dwoma zaworami za pomocą dodatkowych modułów ST-61 v4 lub ST-431n
•  oprogramowanie zPID
•  aktualizacja programu poprzez USB

Wyposażenie sterownika:

•  kolorowy wyświetlacz LCD
•  czujnik temperatury CO
•  czujnik temperatury CWU, podłogowej
•  czujnik temperatury zaworu i powrotu
•  czujnik zewnętrzny (bez przewodu)
•  czujnik temperatury podajnika (zabezpieczenie)
•  posiada zabezpieczenie temperaturowe (termik)
•  kabel zasilający
•  kable zasilające pompy
•  jednomodułowa obudowa panelowa pod zabudowę kotła lub w obudowie metalowej





_______________________________________________________________________________





UP 16-30 kW – kocioł pelletowy

Informacje

Ekologiczny kocioł pelletowy z dodatkowym rusztem wodnym przystosowany do palenia tradycyjnego np. węgla, drewna.

Wyposażony w sprawdzony palnik posiadający funkcję automatycznej zapalarki, czyszczenia oraz z wbudowaną dmuchawą.

Kocioł dzięki kostce szamotowej lepiej rozprowadza gazy dzięki czemu uzyskujemy wyższą sprawność.

Proces spalania kontrolowany jest przez najnowszej generacji sterownik mikroprocesorowy regulujący min. pracą palnika, dmuchawy, zapalarki, zaworu mieszającego, pompy obiegowej, oraz pompy c.w.u.

Kotły UP wyposażone są w samoczyszczący się palnik z obrotową komorą spalania KIPI.

Zalety konstrukcyjne

1. Estetycznie wykonana izolacja cieplna z technicznej wełny mineralnej umieszczonej w kasetach z blach ocynkowanych i malowanych proszkowo – łączy tradycyjną kolorystykę z nowoczesnością.
2. Kanały konwekcyjne w górnej części uformowane w kształcie „półek” wpływające na dłuższą żywotność kotła oraz wysoką sprawność.
3. Korpus kotła wykonany z atestowanej stali spawanej w osłonie gazu gwarantującej doskonałą jakość.
4. Dodatkowy ruszt wodny (wykonany jest z atestowanych rur grubościennych zapewniających długą trwałość), przystosowany do spalania różnorodnych paliw stałych.
5. Uniwersalna konstrukcja pozwalająca na zmianę strony zamontowania zbiornika paliwa.
6. Przednia wyczystka pozwalająca na wygodny dostęp do kanałów konwekcyjnych.
7. Zbiornik paliwa o dużej pojemności pozwalający na wielodobowy załadunek.
8. Szerokie drzwiczki rewizyjne, paleniskowe i popielnikowe posiadają uniwersalne mocowania umożliwiające łatwą zamianę kierunku otwierania w prawo lub w lewo.
9. Drzwiczki rewizyjne, paleniskowe i popielnikowe z wmontowaną płytą termiczną zmniejszającą straty ciepła.
10. Palnik typu ROT POWER z samoczyszczącym się układem oraz automatyczną zapalarką.

---

Rodzaj paliwa podstawowego

pellet

Rodzaj paliwa zastępczego

Parametry techniczne kotła UP 16-30 kW
1.	Typ kotła UP				16	24	30
2.	Moc nominalna			kW	16	24	30
3.	Zakres mocy			kW	4÷18	6÷26	8÷36
4.	Orientacyjna powierzchnia ogrzewanego pomieszczenia			m²	do 150	do 220	do 280
5.	Pojemność zbiornika paliwa			l	150	210	270
6.	Sprawność cieplna przy mocy nominalnej			%	>90
7.	Rodzaj paliwa		podstawowego	Pellet 6-8 mm, pestki i granulat we frakcji 5-10 mm
			zastępczego	węgiel, drewno, biomasa
8.	Pojemność wodna kotła			l	63	88	118
9.	Masa zestawu bez wody			kg	215	275	340
10.	Wielkość otworu rewizyjnego		wys.	mm	340	340	340
			szer.		312	365	365
11.	Głębokość paleniska			mm	290	380	470
12.	Szerokość paleniska			mm	310	370	420
13.	Maksymalna temperatura wody			oC	90
14.	Minimalna temp. powrotu i zasilania wody			oC	50/60
15.	Stałopalność			dni	2-5
16.	Maksymalne ciśnienie robocze			Bar	1,5
17.	Ciśnienie próbne			Bar	4
18.	Wymagany ciąg spalin			Pa	25
19.	Wymagana wysokość komina			m	6	8
Wymagany przekrój otworu kominowego			20.	ø	160	160	160
21.	Wymiary przekroju czopucha			ø	160	160	160
22.	Pobór mocy (230V/50Hz)			W	50	50	60
23	Dodatkowe przyłącza			ø	1″ x 4 szt. (2 zasilania, 2 powroty montowane na tylnej ścianie)

Sterowanie

ecoMAX 850P to urządzenie wykonane w zaawansowanej technologii. Kontroluje proces spalania w kotłach i palnikach pelletowych oraz innych kotłach na biomasę. Standardowo obsługuje obieg grzewczy CO i CWU oraz obieg mieszaczowy. Regulator dostępny jest w kompletnej zabudowie oraz w wersji z wyjmowanym panelem umożliwiającym montaż na przedniej części kotła.Ten mikroprocesorowy regulator nowej generacji oznacza dla użytkownika:

• intuicyjną i prostą obsługę
• korzystanie z wielu ciekawych funkcji
• unikalny design
• system regulacji TOUCH & PLAY
• atrakcyjny wyświetlacz, na którym wyświetlane są informacje w postaci czytelnych ikon
• komfort poprzez współpracę z zdalnym sterowaniem ecoSTERecoMAX 850P posiada konstrukcję modułową, zapewniającą rozbudowę BUS. Regulator steruje:
  • pracą kotła (palnika)
  • obsługuje podstawowe funkcje CO i CWU
  • pompę mieszacza oraz mieszacz

Moduły dodatkowe umożliwiają współpracę z buforem oraz układami mieszaczowymi. Ponadto istnieje możliwość współpracy z modułem sondy lambda (ecoLAMBDA). W regulatorze zastosowano system inteligentnego menu. System sprawia, że elementy niepodłączone są nieaktywne (niewidoczne). Takie rozwiązanie umożliwia łatwą i komfortową obsługę.
